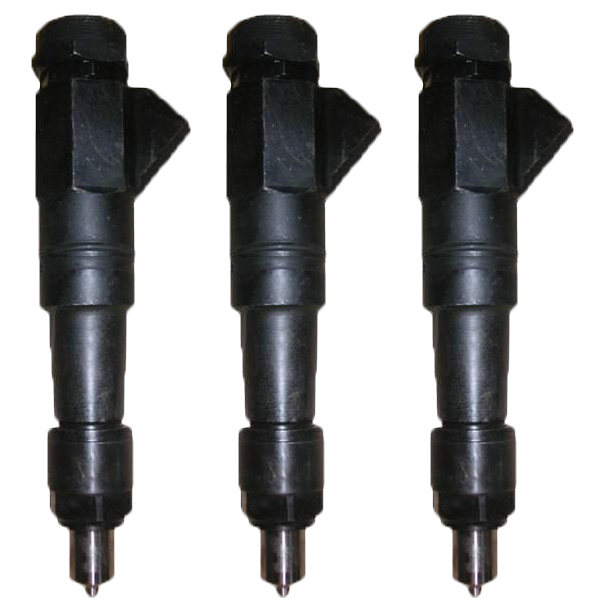

Форсунки закрытого типа.

Мы производим форсунки закрытого типа Н210 (Ф-210), поставляемые в качестве комплектующих изделий, а также в качестве запасных частей для судовых, тепловозных и промышленных дизелей, эксплуатируемых в условиях умеренного, холодного, тропического и морского климата.

Форсунки предназначены для использования на дизелях типа ЧН21/21, ЧН21/26 и ДМ-21.

Форсунки соответствуют требованиям технического регламента о безопасности объектов внутреннего водного транспорта, а также требованиям ГОСТ 10579, форсунки дизелей судового исполнения соответствуют РД 31.55.01.10.

На каждую форсунку выписывается паспорт.

Основные технические характеристики форсунки Н210 (Ф-210):

  • Тип форсунки по ГОСТ 10579 - закрытый с гидравлическим управлением подъема иглы
  • Тип форсунки по РД 31.55.01.10 - неохлаждаемая
  • Тип распылителя - бесштифтовый многодырчатый неохлаждаемый
  • Количество распыливающих отверстий в распылителе - 8 штук
  • Угол расположения распыливающих отверстий в распылителе - 145 градусов
  • Давление начала впрыскивания - 26+1 МПа
  • Пропускная способность форсунки - 0,8 см³/цикл

Наименование ООО "СМТС"

Чертеж ОАО "ВДА"

Применяемость на дизеле

Пропускная способность, см³/цикл

Распылитель

Н101 (черт. 452-984.07.02)

0101.24.000.2

6ЧН21/21, 8ЧН21/26 (211Д, 211Д-3, 211Д-3М, 222Д, 227Д и др.)

0,65

Р140А804

Н101-1 (черт. 452-984.07.02.01)



6ЧН21/21, 8ЧН21/26 (211Д, 211Д-3, 211Д-3М, 222Д, 227Д и др.)

0,65

Р140А803

Н210 (черт. 452-984.07.01)

0210.24.000.000.2

6ЧН21/21, 8ЧН21/26, 6ДМ-21, 8ДМ-21, 12-ДМ21

0,8

Bosch DL145T 1204
