Каталог деталей форсунки Н101

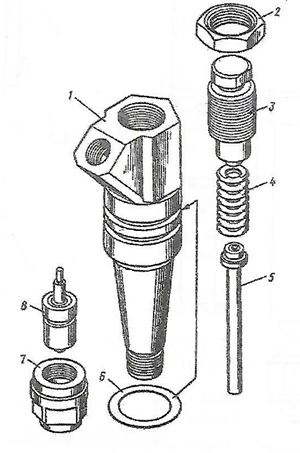

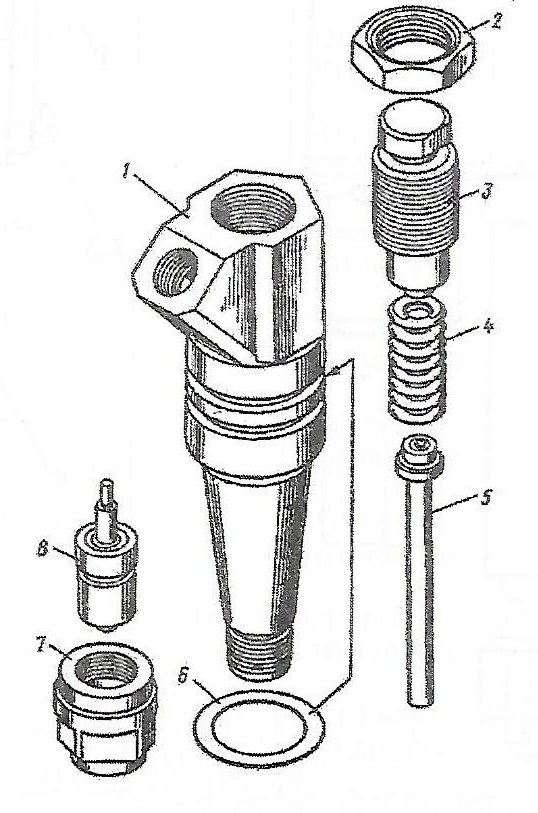

Деталировка форсунки Н101 с обозначениями ВДМ и СМТС.
Форсунка 0101.24.000-2 (Н101)
Перечень деталей и соответствие обозначений ВДМ и СМТС.
| Позиция | Обозначение ВДМ | Обозначение СМТС | Наименование | Кол-во |
|---|---|---|---|---|

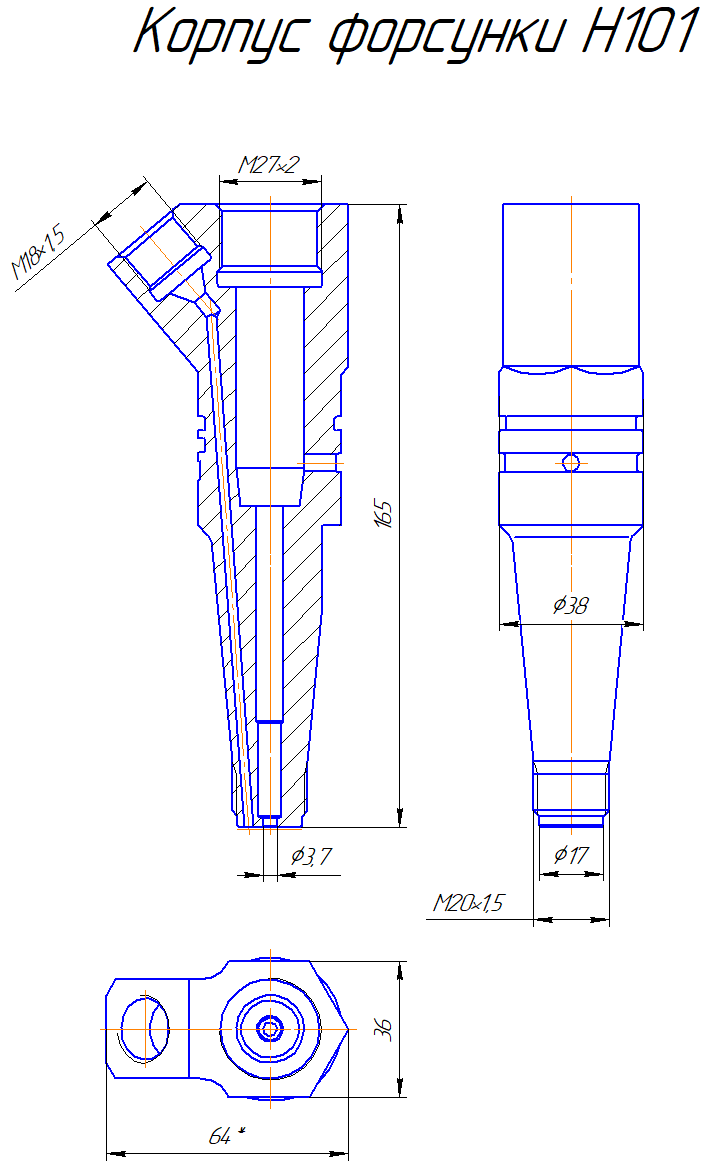

| 1 | 0101.24.001-3 | 452-984.07.02-001 | Корпус форсунки | 1 |

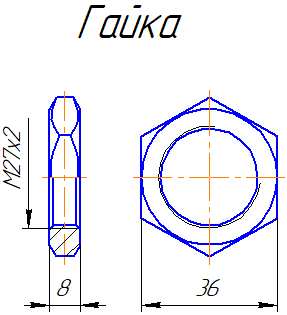

| 2 | Г66-140714 | 452-984.07.01-007 | Контргайка | 1 |

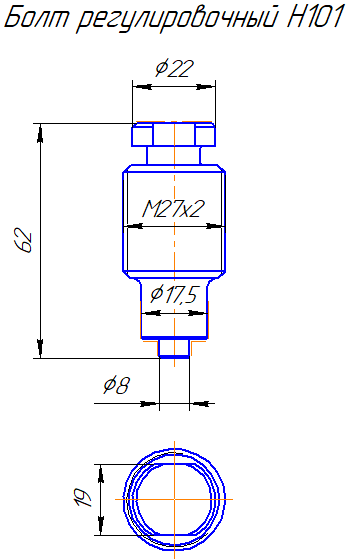

| 3 | 0101.24.003 | 452-984.07.02-006 | Болт регулировочный | 1 |

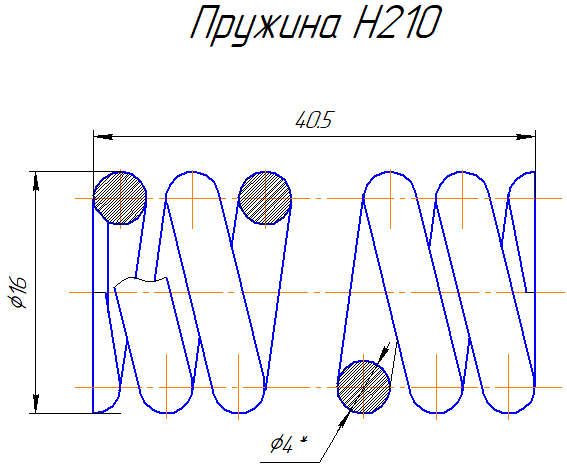

| 4 | 0110.24.008 | 452-984.07.01-003 | Пружина | 1 |

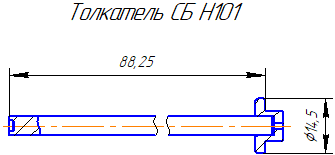

| 5 | 0101.24.010 | 452-983.03.01СБ | Толкатель | 1 |
| 6 | - | - | Кольцо 030-035-33-2-5ГОСТ 9833/18829 | 1 |

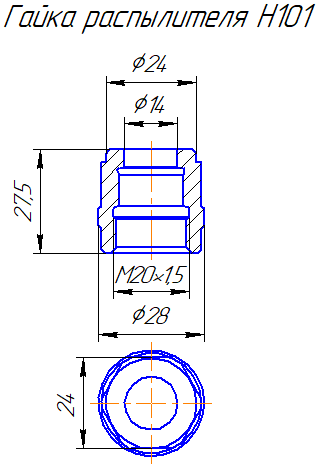

| 7 | 0110.24.001-4 | 452-984.07.02-002 | Гайка накидная | 1 |
| 8 | 96А-24-010-7 | 452-983.02.01СБ | Распылитель | 1 |
