Каталог деталей форсунки Н210

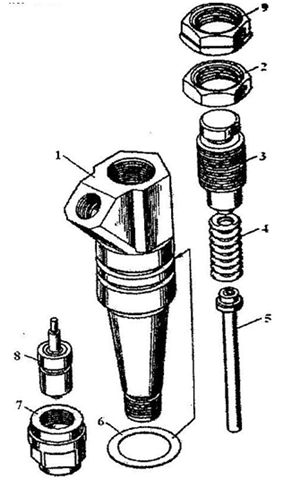

Деталировка форсунки Н210 с обозначениями ВДМ и СМТС.

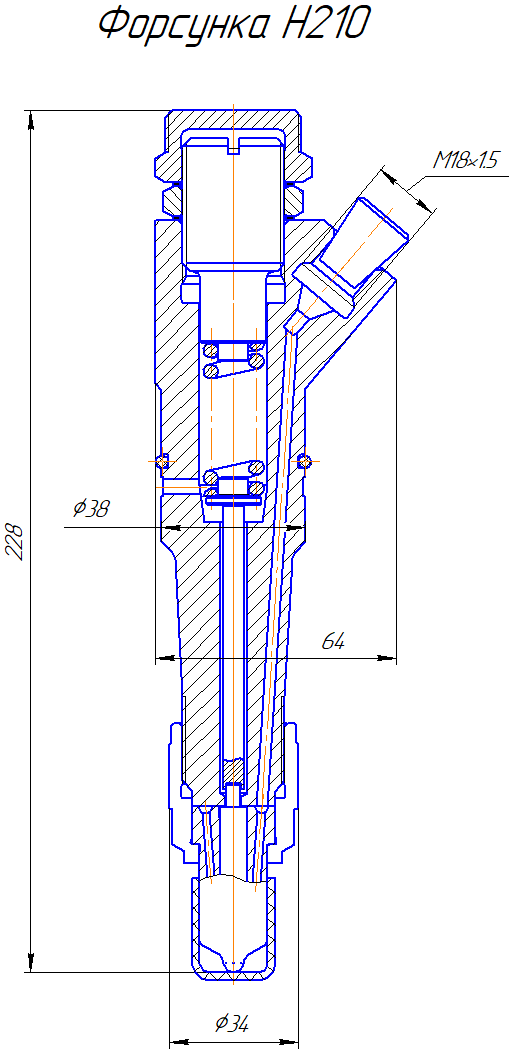

Форсунка 0210.24.000.000-2-02 (Н210)
Перечень деталей и соответствие обозначений ВДМ и СМТС.
| Позиция | Обозначение ВДМ | Обозначение СМТС | Наименование | Кол-во |
|---|---|---|---|---|

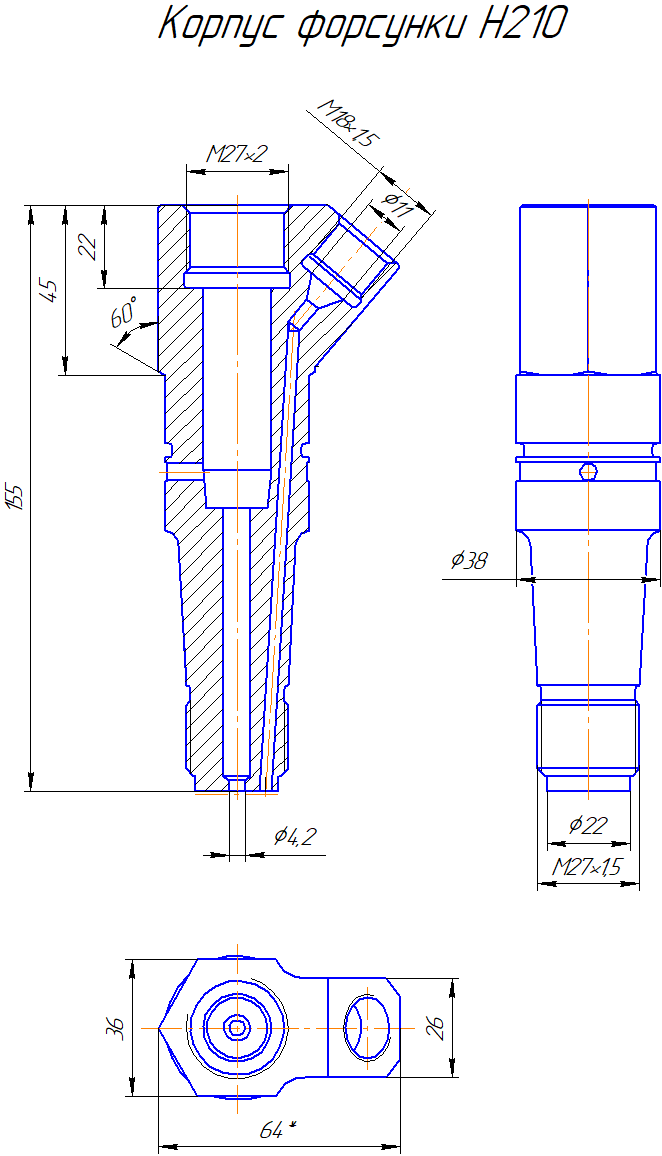

| 1 | 0210.24.000.001-02 | 452-984.07.01-001 | Корпус форсунки | 1 |
| 2 | Г66-140714 | 452-984.07.01-007 | Контргайка | 1 |

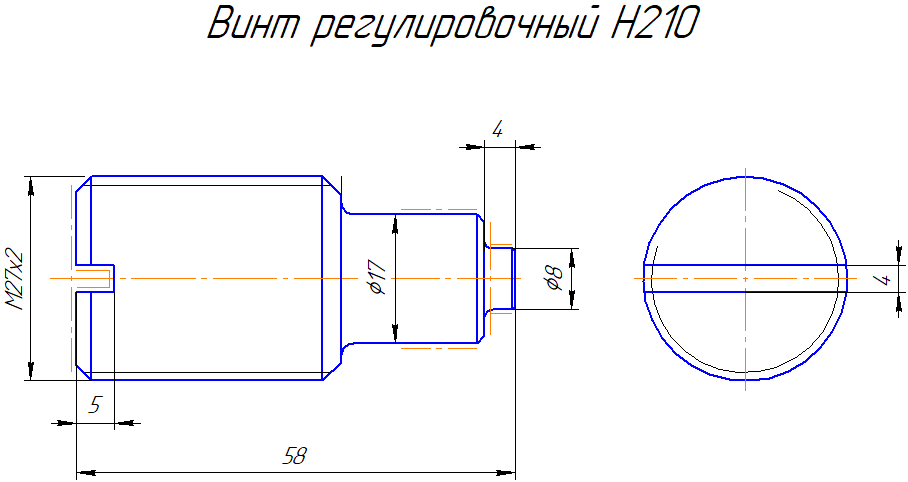

| 3 | 0210.24.000.005 | 452-984.07.01-006 | Болт регулировочный | 1 |
| 4 | 0110.24.008 | 452-984.07.01-003 | Пружина | 1 |
| 5 | 0210.24.020.000 | 452-984.03.01СБ | Толкатель | 1 |
| 6 | - | - | Кольцо 034-038-25-2-5ГОСТ 9833/18829 | 1 |

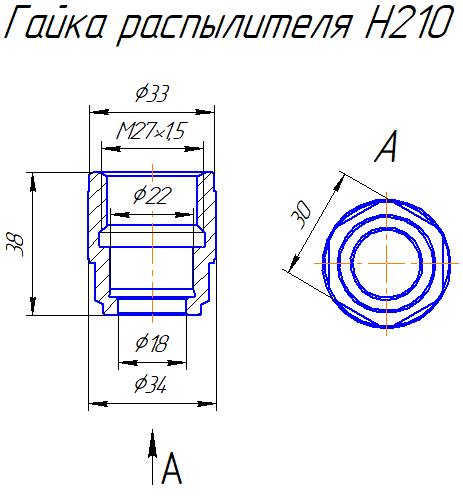

| 7 | 0210.24.000.003 | 452-984.07.01-002 | Гайка накидная | 1 |
| 8 | 0210.24.010.000-3-01 | 452-984.02.01СБ | Распылитель | 1 |

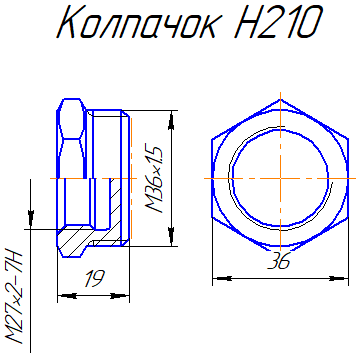

| 9 | 0210.24.000.006 | 452-984.07.01-008 | Гайка колпачковая | 1 |
